Teknisk beskrivning

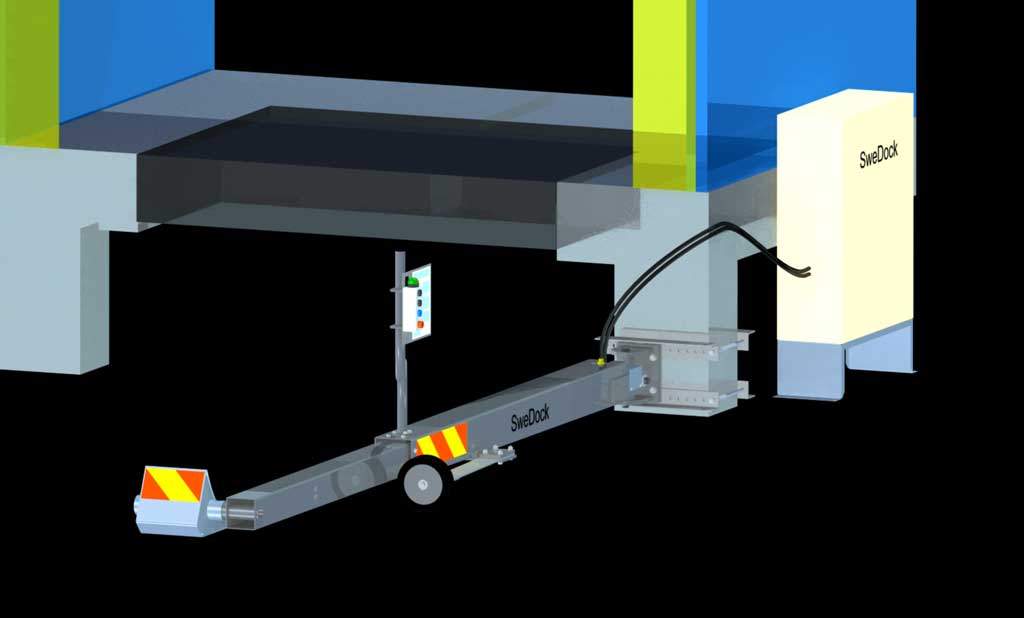

Lastsäkringsarm med hydraulkolv för teleskopisk utskjutning av inre arm. Konstruktion av robusta maskindelar och helt i galvaniserat utförande. Även arm, stoppkloss och fäste är galvaniserade.

Stödhjul upphängt med fjäder gör att lastsäkringsarmen är lätt att flytta manuellt i sidled. Armen fjädrar ned vid åtdragning så att klossen kommer i rätt läge.

Arm för manuell flyttning av lastsäkringsarmen i sidled.

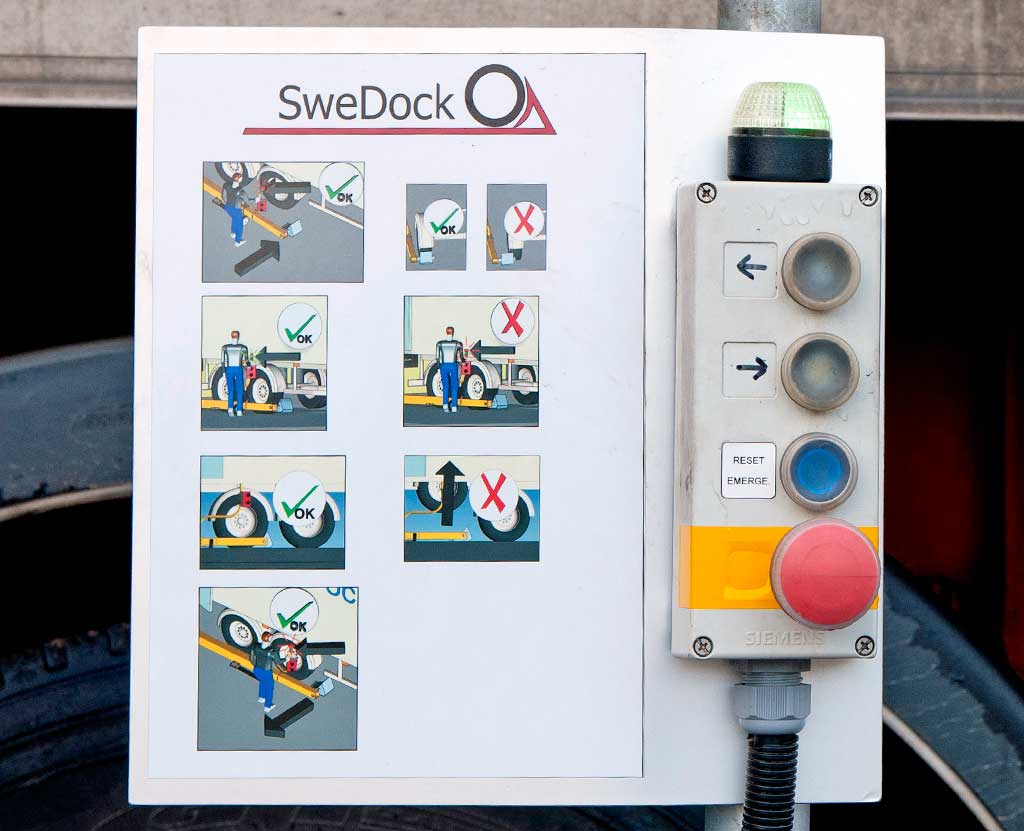

Manöverpanel med reglage, ljussignaler och instruktion. Operatören har full uppsikt över händelseförloppet från platsen. Ljussignalen övergår från röd till grön som bekräftelse att tillräcklig åtdragningskraft erhållits och att lastsäkringsarmen är i position.

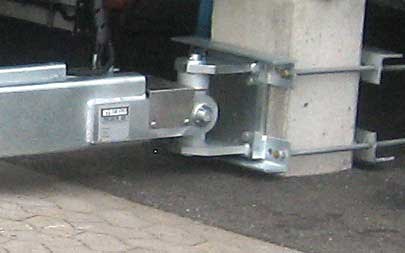

Fästet i plint eller vägg ger total rörlighet över hela markplanet framför lastkajen.

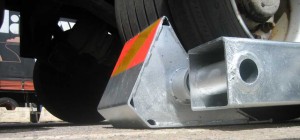

Stoppkloss i kraftigt utförande med ledad infästning i lastsäkringsarmen.

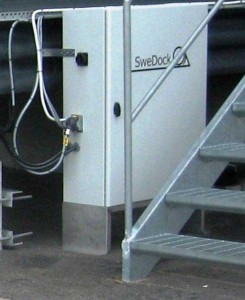

Styrskåp med benstativ klassat för utomhusbruk innehållande nödvändiga elektriska komponenter för drift och säkerhet samt hydraulaggregat. Alla funktioner i systemet, i vissa fall även kombinerat med port/lastbrygga, övervakas och körs av ett industriellt styrsystem (PLC).

Hydraulslang och kablage mellan styrskåp och teleskoparm. Om styrskåpet placeras på ett längre avstånd från teleskoparmen än standard kan fast installation ske med hydraulrör.

Hydraulaggregat finns i varje styrskåp och ger kraftförsörjning åt den teleskopiska driften av lastsäkringsarmen SweDock.

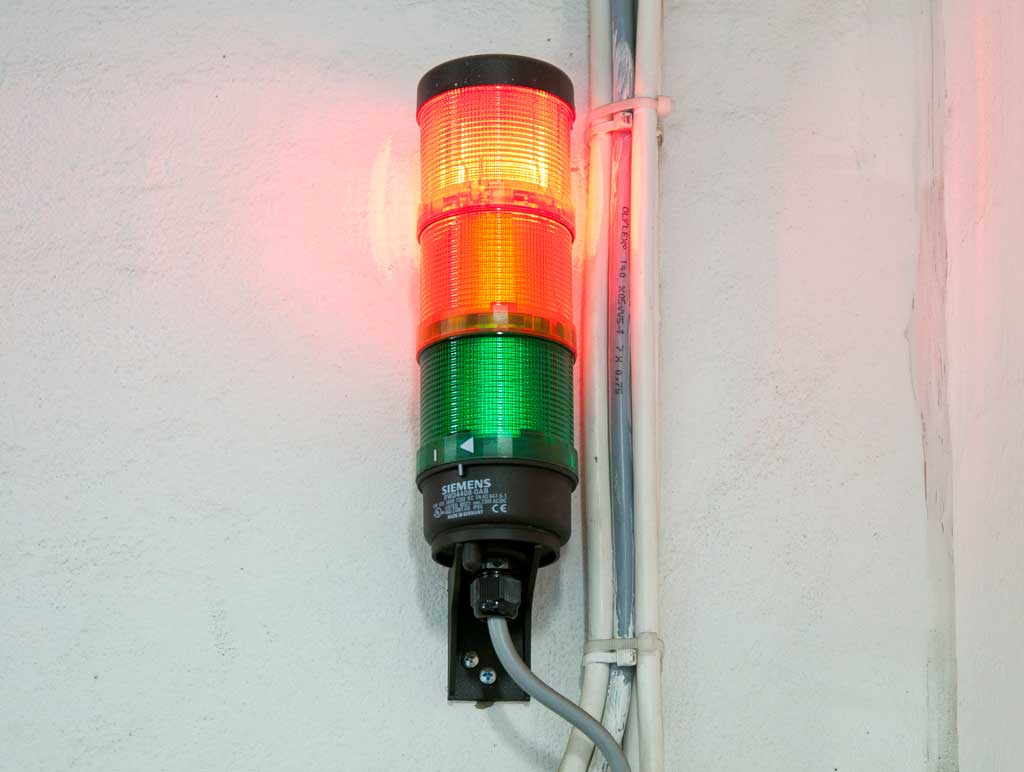

Signaler för driftläge på insidan av porten med både ljus och ljudlarm.
